3x Aussparungskörper eingesetzt mit Halteleisten. Innen sieht man den Formkern und außen den Formmantel. Durch die Bohrungen in der Halteplatte kann der Aussparungskörper um je 1° versetzt werden.

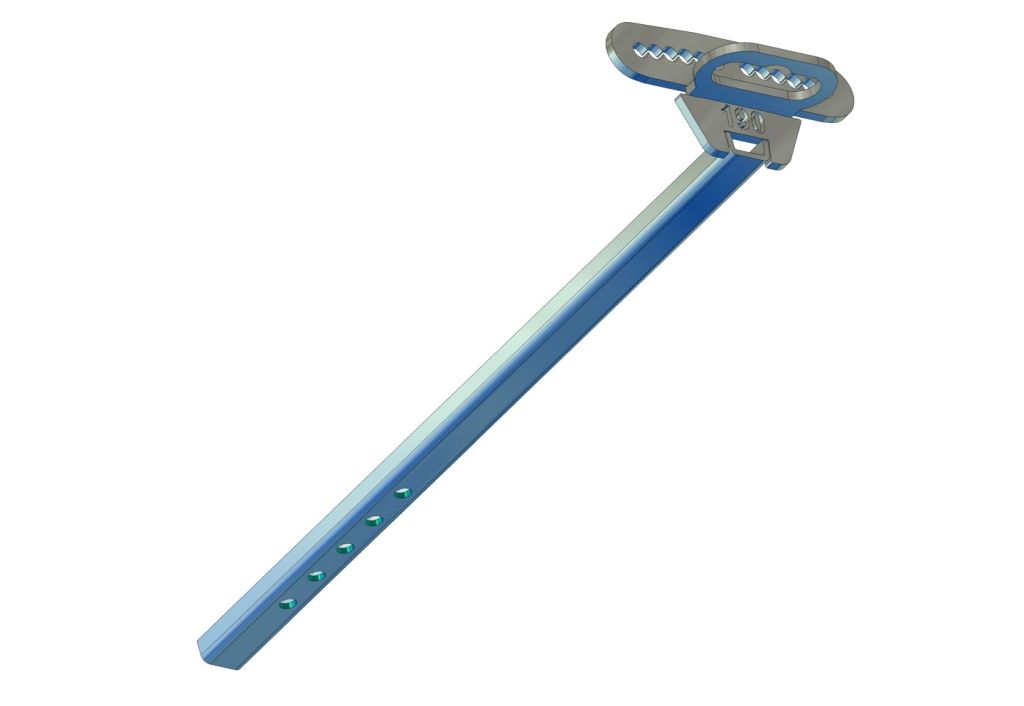

Halteleisten für Aussparkörper
Um seitliche Bohrungen oder Zuläufe/Ausläufe in das Betonteil zu generieren bieten wir die Fertigung von Aussparkörpern an. Um diese an dem Formmantel zu befestigen, empfehlen wir die Verwendung von Halteleisten. Diese bestehen im wesentlichen aus einem gekanteten Profil aus Blech. Wir bieten diese mit einem vorgebohrten Raster an oder fertigen diese ohne Bohrungen, in dem Fall müssten die Bohrungen kundenseitig nach Bedarf eingebracht werden. Für die Ausführung der Halteplatten welche auf dem Formmantel aufliegen, haben wir eine fest verschweißte Variante oder eine Variante bei der die Halteplatte aufgesteckt wird und mit einem Keil gesichert wird. Gerne passen wir die Halteleisten speziell für Ihre Bedürfnisse an.

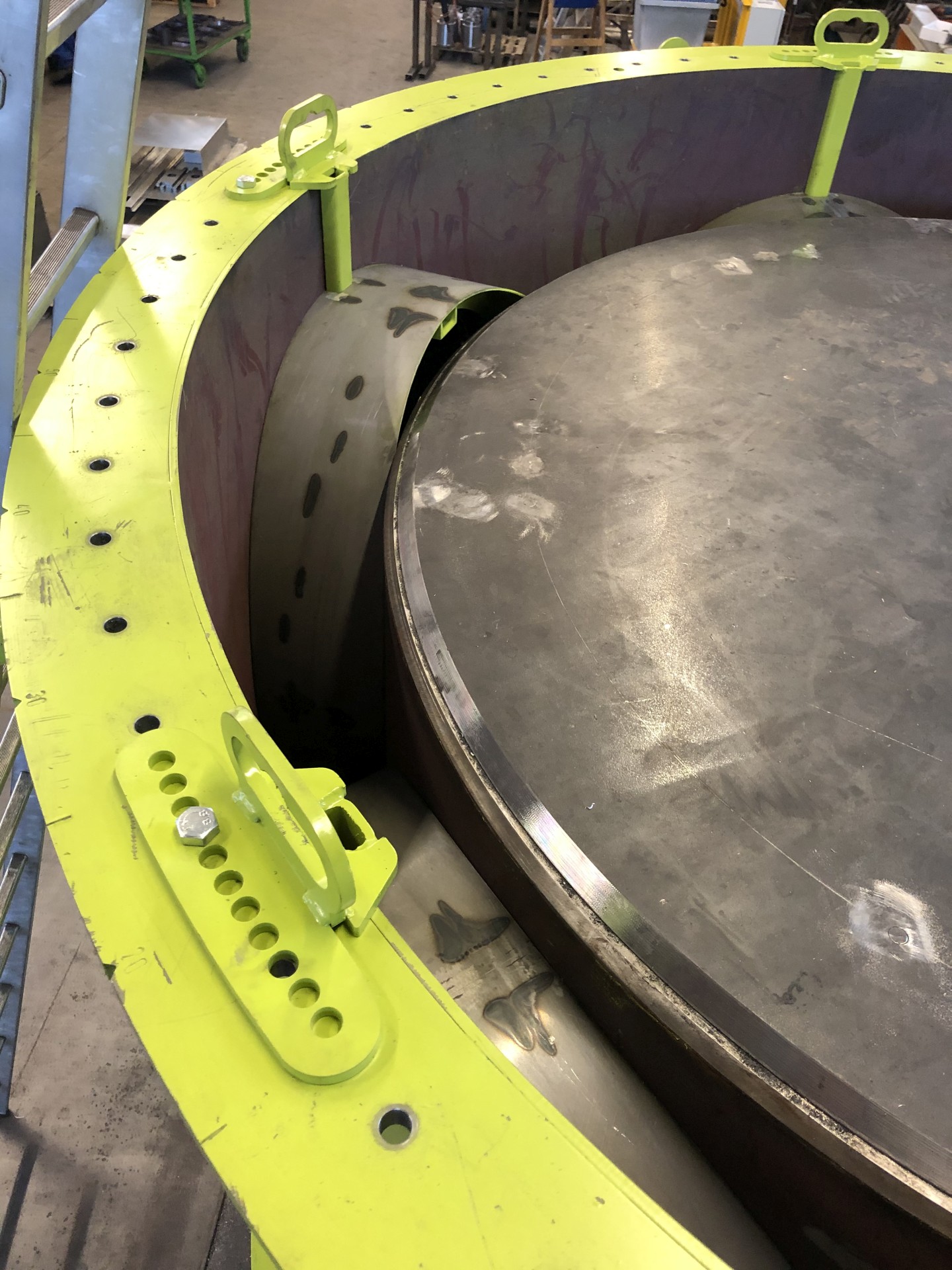

Aussparungskörper mit 2% Vorneigung für die Erzeugung eines versetzten Gerinnes. Halteplatten sind abnehmbar und werden mit Keilen fixiert.
